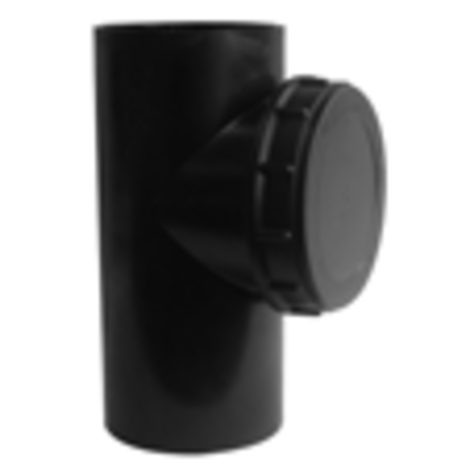

Clean out branch 90°

Clean out branches 90° can be applied in horizontal and vertical pipes.

Go back

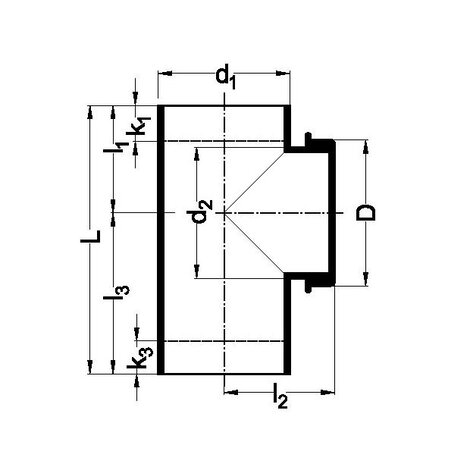

Reference	D	L	Kg	d₁/	d2	k3	l1	l2	l3	q
230400	64	130	0,1	40	40	45	55	80	75	-
230500	72	150	0,15	50	50	55	60	72	90	-
230600	87	175	0,2	63	63	60	70	100	105	-
230700	91	175	0,32	75	75	55	70	100	105	-
230900	118	200	0,43	90	90	70	80	100	120	-
231120	127	225	0,518	110	110	65	90	105	135	10
231200	140	250	0,7	125	110	80	100	123	150	-
231620	134	350	1,29	160	110	135	140	120	210	-
232000	140	360	1,5	200	110	90	180	160	180	-
232500	140	440	1,6	250	110	110	220	185	220	-
233100	140	560	1,8	315	110	170	280	220	280	-
235600	83	175	0,19	56	56	65	70	100	105	-
