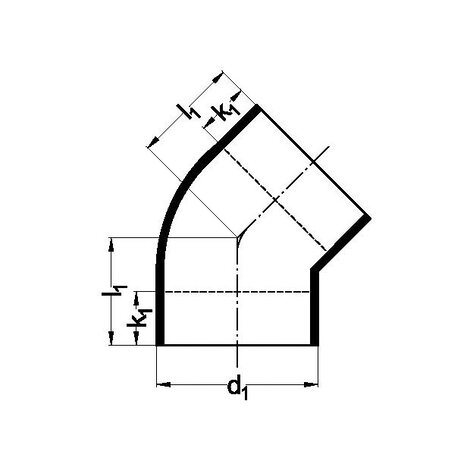

Elbow 45°

Go back

	Reference	d1	Kg	l1
	120445	40	0,03	40
	120545	50	0,041	45
	120645	63	0,06	50
	120745	75	0,069	50
	120945	90	0,109	55
	121145	110	0,171	60
	121245	125	0,239	65
	121645	160	0,425	69
	122045	200	1,272	173
¹	122545	250	2,7	182
¹	123145	315	4,3	195
	125645	56	0,047	45

¹ wall thickness e according to S12,5
